Технічний опис

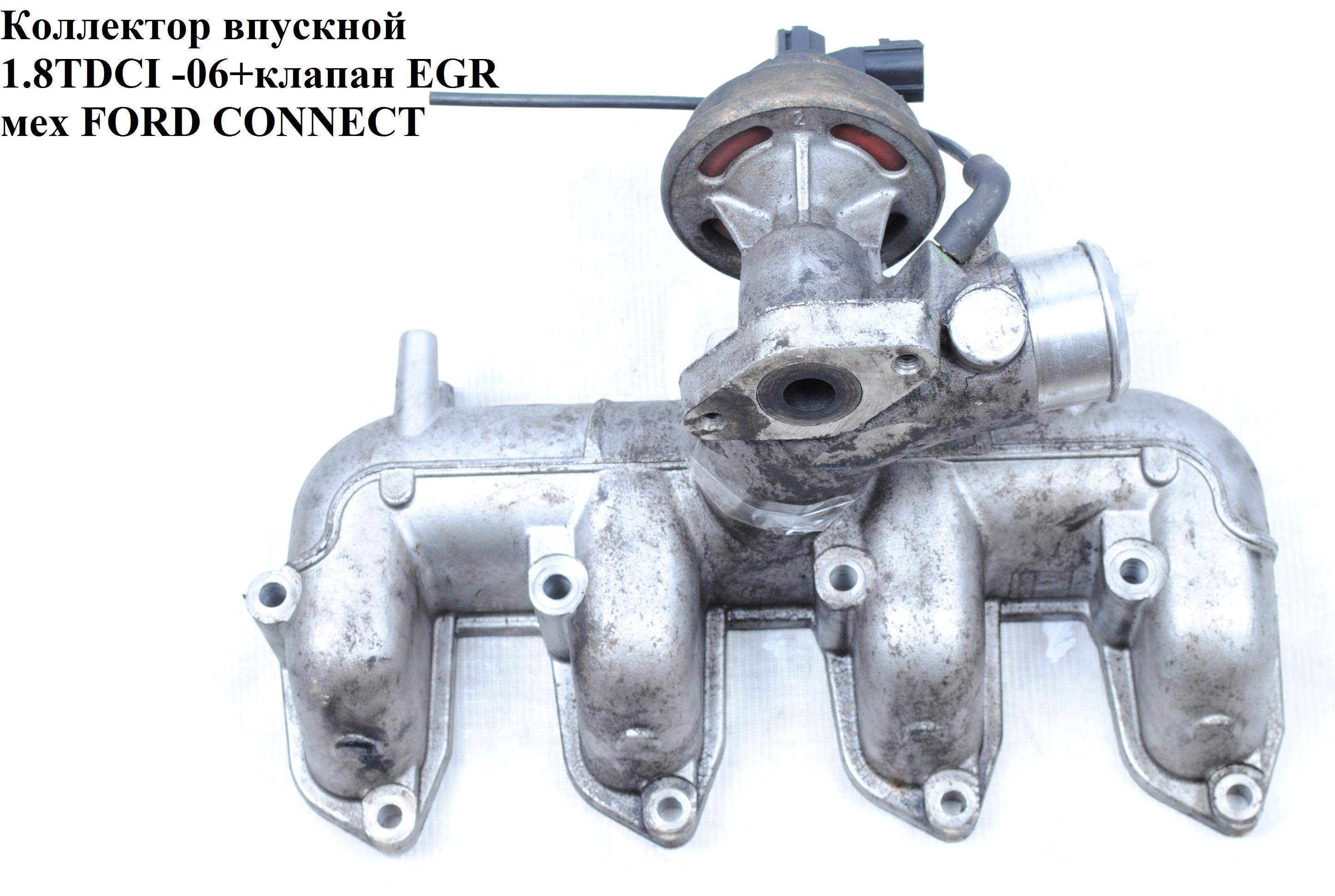

Впускний колектор виконаний з металу, що корисно для дизельних моторів із системою EGR та підвищеним тепловим навантаженням. У цій комплектації колектор іде з електричним клапаном EGR, тому при заміні важливо дивитися на стан самої заслінки, посадочних площин, каналів рециркуляції та роз’ємів. Для вживаної деталі з розбору нормальна практика — візуально оцінити корозію, нагар і геометрію фланців перед установкою.
OEM-номери з картки: 4M5Q9424BB, 4M5Q-9424-BB, 4M5Q9424BC, 4M5Q-9424-BC. Саме за ними найзручніше звіряти ревізію, але навіть при збігу номера радимо дивитися на фактичне виконання вузла: кількість отворів, форму патрубків, тип електричного EGR та сумісність із вашим впуском.
Застосування та сумісність
Колектор зазвичай підходить на Ford Connect першого покоління 2002–2013 років у дизельних версіях 1.8 DI та 1.8 TDCi, якщо збігається виконання системи впуску й EGR. На таких авто зустрічаються відмінності по роках випуску, екологічних нормах і ревізіях навісного, тому навіть для однієї лінійки не варто покладатися лише на назву моделі.
Якщо підбираєте на Transit Connect або суміжні виконання з цієї платформи, обов’язково звіряйте OEM, форму колектора та електричний роз’єм EGR. Найкраща перевірка — за VIN, кодом двигуна та фото вашої старої деталі з обох боків.
На що звернути увагу перед монтажем
Перед установкою варто оглянути колектор на тріщини, підсоси по площині, сліди перегріву та нагар у каналах. Для металевого впуску важлива рівність фланців і стан різьбових отворів. Електричний EGR потрібно перевірити на хід, чистоту штока/заслінки та цілісність роз’єму — навіть невеликий люфт або закоксованість можуть дати помилки по суміші чи рециркуляції.
Якщо деталь ставиться замість старої з іншою ревізією, бажано звірити прокладки, хомути, вакуумні/електричні підключення та суміжні патрубки. Після монтажу доцільно перевірити герметичність впуску, відсутність підсосу повітря й коректну роботу EGR на діагностиці.
Питання покупців
Це колектор з EGR у комплекті чи окремо?
У цій позиції колектор заявлений разом із електричним клапаном EGR. Але перед покупкою все одно звіряють фактичну комплектацію по фото: положення клапана, тип роз’єму, кріплення та наявність усіх посадочних елементів. На розборі комплектація може відрізнятися залежно від донора, тому краще перевірити, що саме йде в наборі, а що переставляється зі старого вузла.
Чи достатньо збігу OEM-номера 4M5Q9424BB або 4M5Q9424BC?
Збіг OEM — це головний орієнтир, але не єдиний. Для впускного колектора важливо, щоб збігалися не лише цифри, а й ревізія, форма каналів та тип електричного EGR. Нерідко близькі за номером деталі відрізняються по підключенню або виконанню під конкретний рік і екологічну версію, тому краще звіряти ще й фото вашого старого вузла.
Як зрозуміти, що колектор підійде на мій Ford Connect?
Потрібно порівняти VIN, код двигуна, OEM зі старої деталі та саму геометрію колектора. Для Ford Connect 02–13 з 1.8 DI / 1.8 TDCi це особливо важливо через різні варіанти впуску та EGR. Якщо на вашому авто інший роз’єм, інша форма кронштейнів або не збігається посадка датчиків, ставити без перевірки не варто.
Що варто перевірити при отриманні вживаного впускного колектора?
Оглядають корпус на тріщини, корозію, сліди підтікання масла й нагару, перевіряють цілісність різьби, площини під прокладки та стан електричного клапана EGR. Бажано відразу подивитися на легкість ходу заслінки, чистоту каналів і відсутність механічних пошкоджень роз’ємів. Якщо є сумніви, краще не ставити деталь без попередньої перевірки.
Чи потрібно міняти прокладки разом із колектором?
Так, зазвичай при заміні впускного колектора прокладки беруть нові. Старі ущільнення часто втрачають еластичність, а на дизелі навіть невеликий підсос повітря або негерметичність по EGR дає нестабільну роботу. Також варто перевірити хомути й суміжні патрубки, щоб після монтажу не ловити повторний розбір через дрібну течу або підсос.
Чи потрібно щось кодувати після установки?
Сам впускний колектор зазвичай не кодується, але електричний EGR має працювати коректно з вашою системою керування двигуном. Якщо на авто вже були помилки по EGR або впуску, після заміни бажано зробити діагностику й стерти старі коди, а також перевірити адаптації, якщо вони передбачені вашим блоком керування. Для вживаної деталі це нормальний етап перевірки.
Чи можна ставити колектор без промивки впуску?
Бажано оцінити стан усього впускного тракту. Якщо старий колектор був сильно закоксований або є сліди масла в інтеркулері та патрубках, нова/б/в деталь швидко отримає ті самі відкладення. Тому часто разом із колектором перевіряють патрубки, клапан EGR, дросельну частину та суміжні канали, щоб не лишати бруд у системі.
Як Razbus пакує такі деталі для відправки?
Подібні вузли пакують так, щоб захистити фланці, роз’єми та корпус EGR від ударів і перекосу під час доставки. Для металевого впускного колектора важливо не допустити деформації площин і пошкодження електричного роз’єму. Перед відправкою деталь фіксують, закривають канали й пакують окремо від дрібного кріплення, якщо воно входить у комплект.
